QP8
QP8
Q - Rotantes Modelo Q Sujeción por Pletina P
SOPORTES MODELO QP8Soportes de acero (estampado) y electrosoldado.
Sujeción de los soportes por pletina de 4 agujeros.
Horquilla provista de tornillo y tuerca autoblocante (calidad 8.8): DIN-933 M12x90mm.
Casquillos de montaje encajados en los cojinetes.
Acabados: zincado brillante.

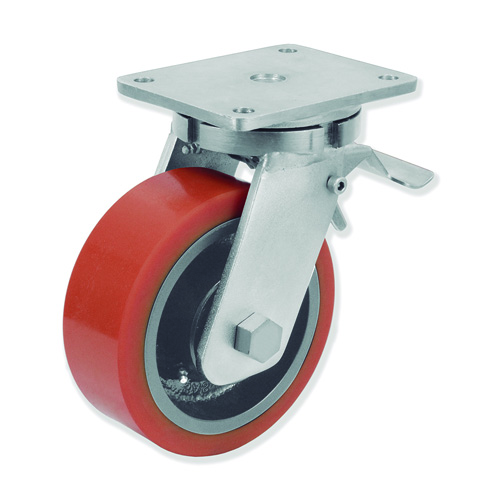

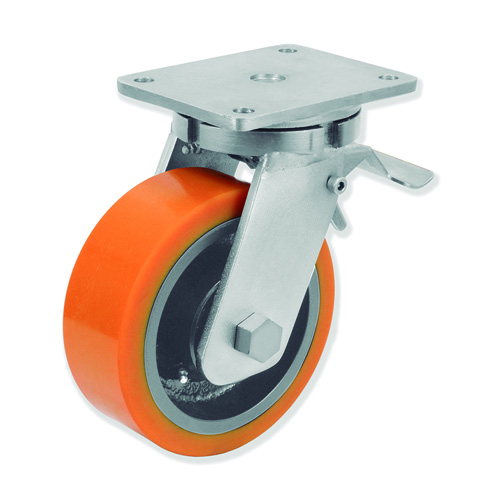

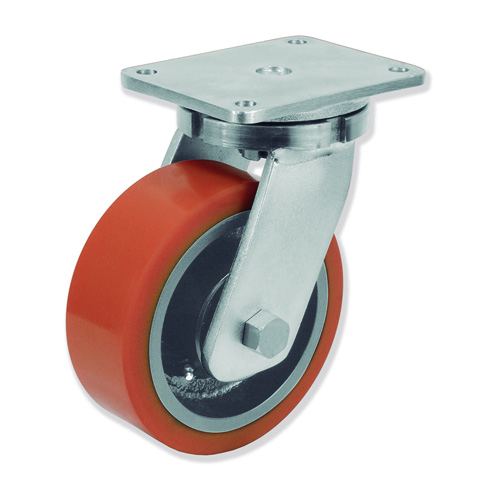

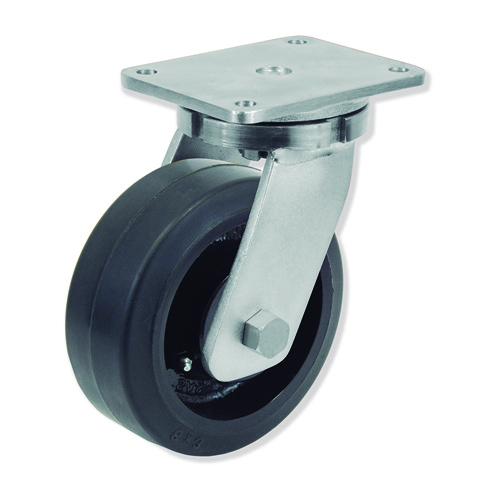

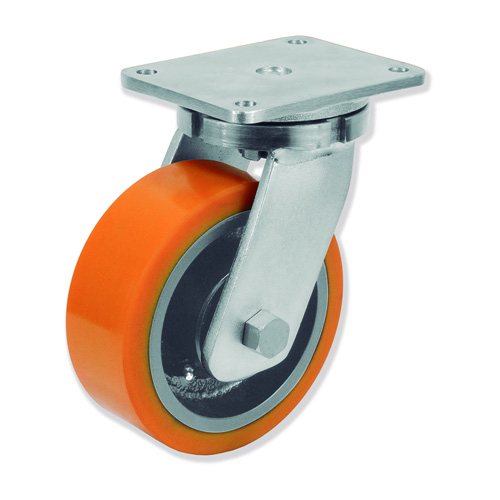

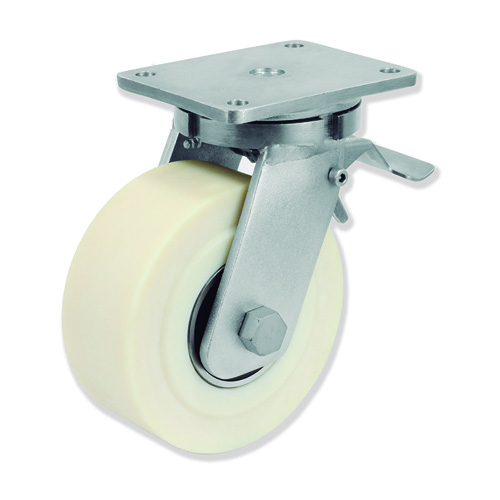

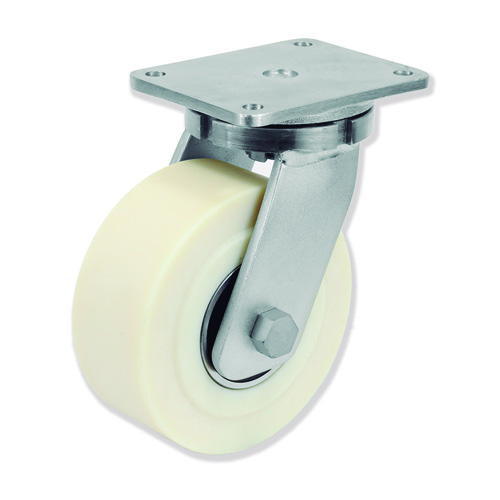

SOPORTES GIRATORIOS QPG8
Cabeza giratoria de acero forjado y mecanizado, conformada por un rodamiento de bolas de presición (DIN 711) encajado en la pletina y un rodamiento de rodillos cónicos (DIN 720) encajado en la cabeza giratoria, rellena de grasa (totalmente sellada) y provista de engrasador.
Robusto pivote central forjado de una pieza con la pletina.
Blocaje de la cabeza giratoria por tuerca almenada y pasador que permite el ajuste del juego sin tener que desmotar la rueda.
Horquilla de acero estampado electrosoldada (interior + exterior) a la cabeza giratoria.

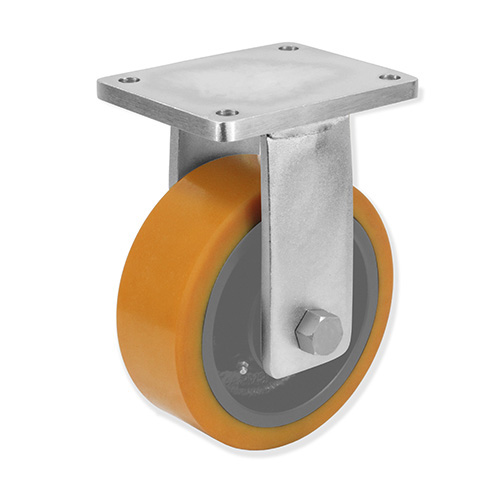

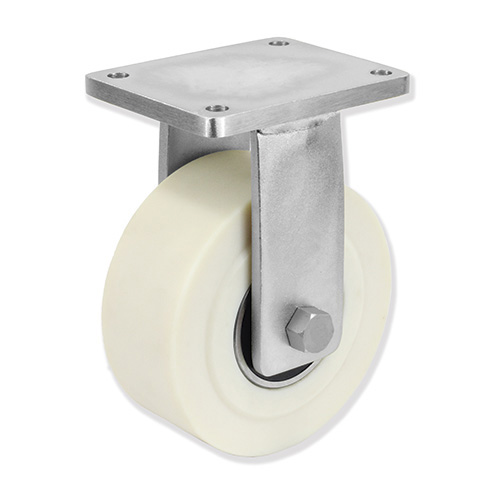

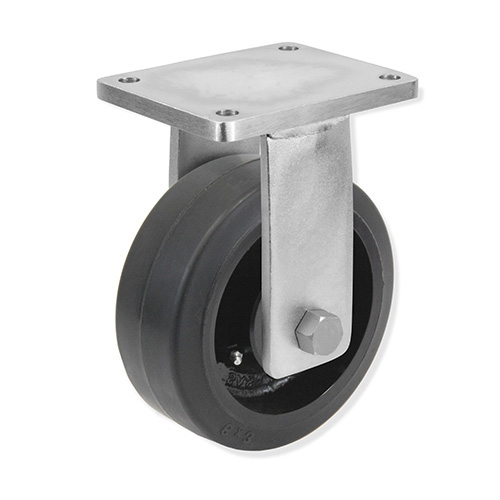

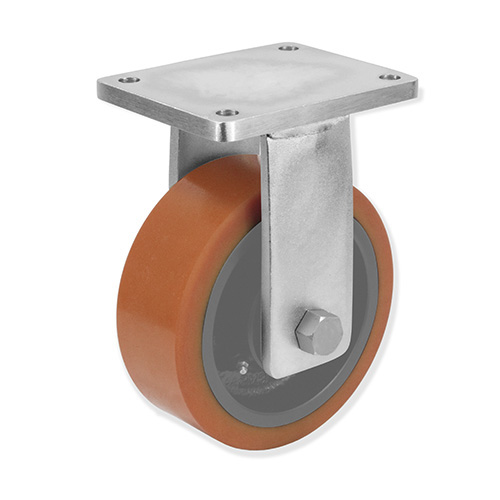

SOPORTES FIJOS QPF8
Horquilla de acero estampado de 6,0 mm. de esposor electrosoldada (interior + exterior) a la pletina.
Carga máxima | Tamaño pletina | Distancia al centro agujeros | Tornillo de sujeción |
---|---|---|---|
3.000 Kg | 175x140 mm | 140x105 mm | M12 |
Espesor pletina | Espesor horquilla | Ancho horquilla | Eje rueda |
11,5 mm | 10,0 mm | 95 mm | M16 |

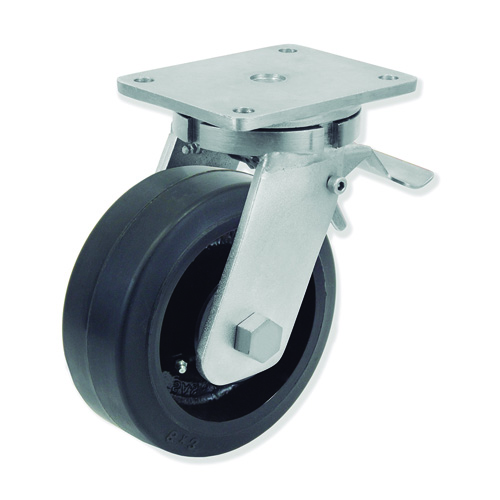

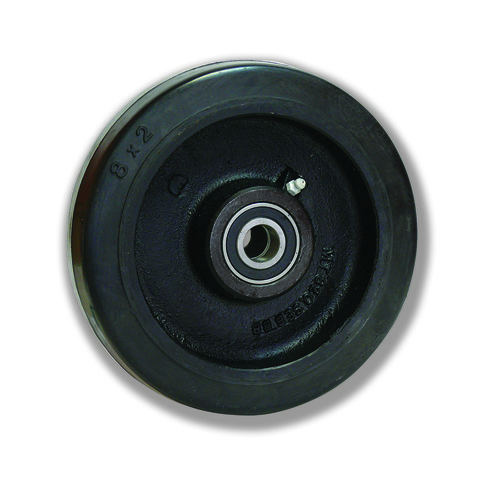

HG - Hierro/Goma
Núcleo: Hierro fundido color negro
Banda: Goma color negro (75 ±2° SHORE A)
Temperatura: -20ºC a +70ºC
Núcleo: Hierro fundido color negro
Banda: Goma color negro (75 ±2° SHORE A)
Temperatura: -20ºC a +70ºC

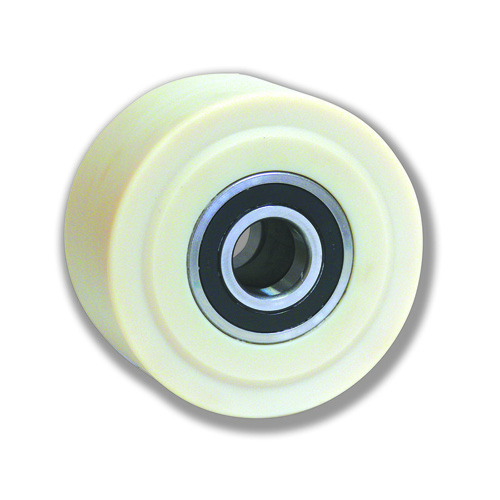

PO - Poliamida
Núcleo: Monobloque de poliamida color blanco (85° SHORE D)
Temperatura: -30ºC a +80ºC
Núcleo: Monobloque de poliamida color blanco (85° SHORE D)
Temperatura: -30ºC a +80ºC

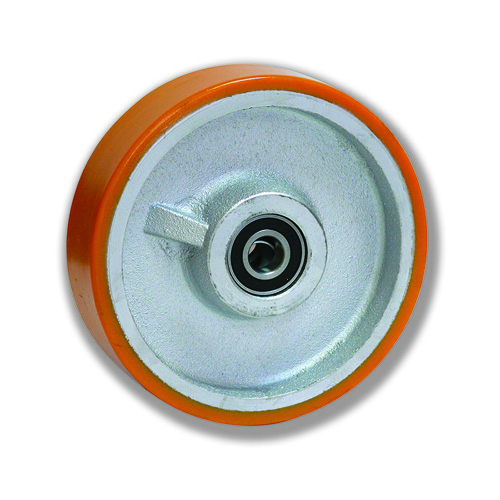

HP - Hierro/Poliuretano
Núcleo: Hierro fundido color gris
Banda: Poliuretano color ocre (93 ±2° SHORE A)
Temperatura: -30ºC a +80ºC
Núcleo: Hierro fundido color gris
Banda: Poliuretano color ocre (93 ±2° SHORE A)
Temperatura: -30ºC a +80ºC

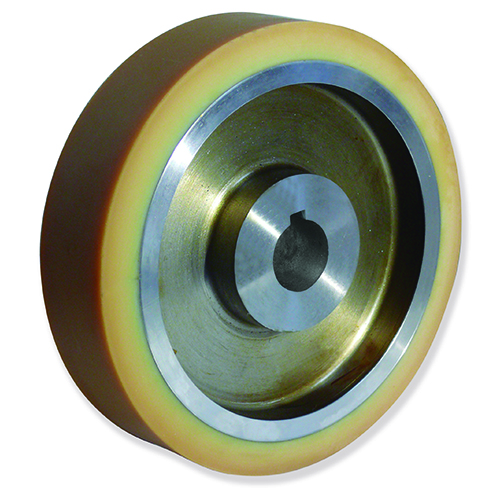

HV - Hierro/Vulkollan
Núcleo: Hierro fundido color gris
Banda: Vulkollan color ocre (92 ±3° SHORE A)
Temperatura: -40ºC a +85ºC
Núcleo: Hierro fundido color gris
Banda: Vulkollan color ocre (92 ±3° SHORE A)
Temperatura: -40ºC a +85ºC
