UDP8
UDP8

UD - Rotantes Modelo U con Rueda Doble D Sujeción por Pletina P
SOPORTES MODELO UDP8Soportes de acero (estampado) y electrosoldado.
Sujeción de los soportes por pletina de 4 agujeros.
Horquilla provista de tornillo y tuerca autoblocante (calidad 8.8): DIN 933 M25x240mm.
Casquillos de montaje encajados en los cojinetes.
Acabados: zincado brillante.

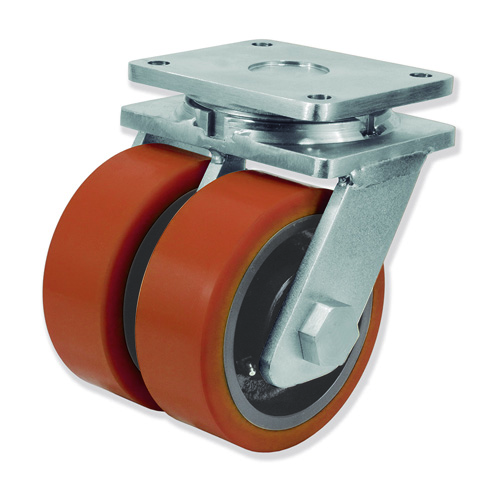

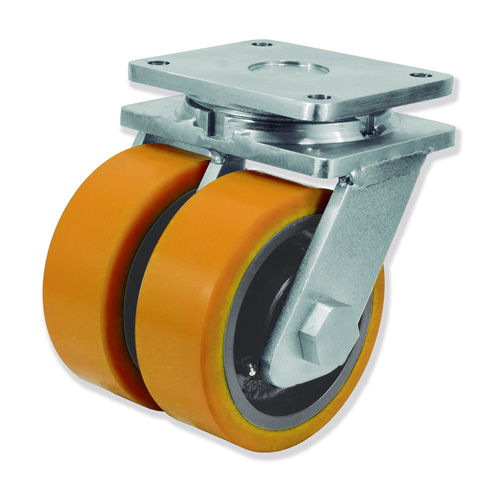

SOPORTES GIRATORIOS UDPG8
Cabeza giratoria de acero forjado y mecanizado, conformada por un rodamiento de bolas de presición (DIN 711) encajado en la pletina y un rodamiento de rodillos cónicos (DIN 720) encajado en la cabeza giratoria, rellena de grasa (totalmente sellada) y provista de engrasador.
Robusto pivote central forjado de una pieza con la pletina.
Blocaje de la cabeza giratoria por tuerca almenada y pasador que permite el ajuste del juego sin tener que desmotar la rueda.
Horquilla de acero estampado electrosoldada (interior + exterior) a la cabeza giratoria.

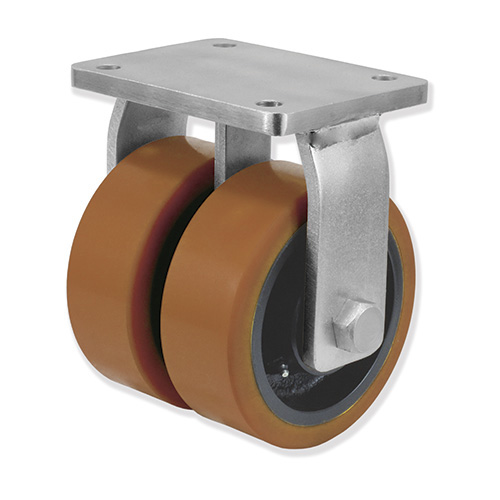

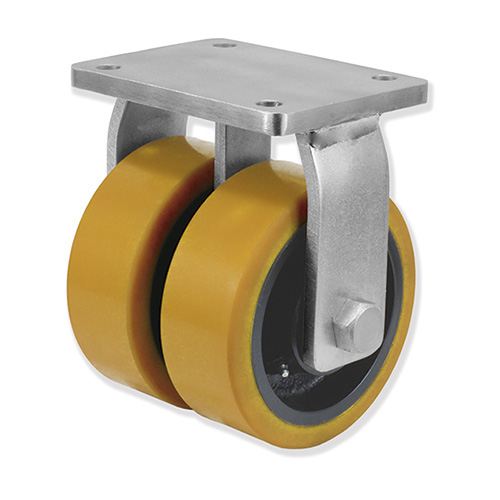

SOPORTES FIJOS UDPF8
Horquilla de acero estampado de 10,0 mm. de esposor electrosoldada (interior + exterior) a la pletina.

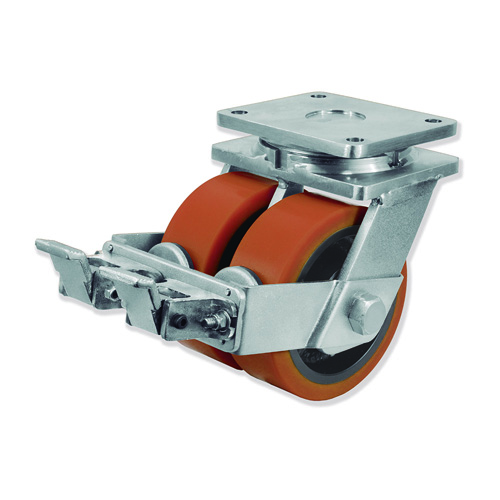

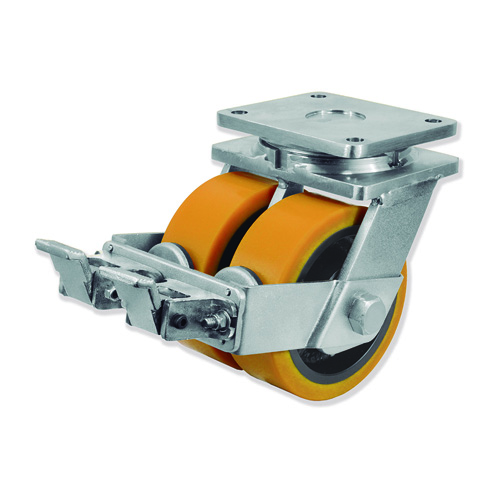

SOPORTES MODELO UDPG8 + FRENO SIMPLE FS
Blocaje de la rueda por pedal de acero.
Disponible en todos los diámetros: añadir FD a la referencia o al código numérico del rotante correspondiente.
![]() Carga máxima | ![]() Tamaño pletina | ![]() Distancia al centro agujeros | ![]() Tornillo de sujeción | ![]() Espesor pletina | ![]() Espesor horquilla | ![]() Ancho horquilla | ![]() Eje rueda |
---|---|---|---|---|---|---|---|
5.000 Kg | 200x160 | 16x120 | M16 | 15 mm | 10 mm | 95 mm x 2 | M25 |
Núcleo: Hierro fundido color gris
Banda: Poliuretano color ocre (93 ±2º SHORE A)
Temperatura: -30ºC a +80ºC
Propiedades:
Alta capacidad de carga
Resistencia al desgaste
Absorción de golpes y vibraciones
Banda: Poliuretano color ocre (93 ±2º SHORE A)
Temperatura: -30ºC a +80ºC
Propiedades:
Alta capacidad de carga
Resistencia al desgaste
Absorción de golpes y vibraciones
Núcleo: Hierro fundido color gris
Banda: Vulkollan color ocre (92 ±3º SHORE A)
Temperatura: -40ºC a +85ºC
Propiedades:
Alta capacidad de carga
Alta resistencia al desgaste
Resistencia al desgarre
Absorción de golpes y vibraciones
Banda: Vulkollan color ocre (92 ±3º SHORE A)
Temperatura: -40ºC a +85ºC
Propiedades:
Alta capacidad de carga
Alta resistencia al desgaste
Resistencia al desgarre
Absorción de golpes y vibraciones
