49-39/12

BIPG3 060 FD

Descripción rápida

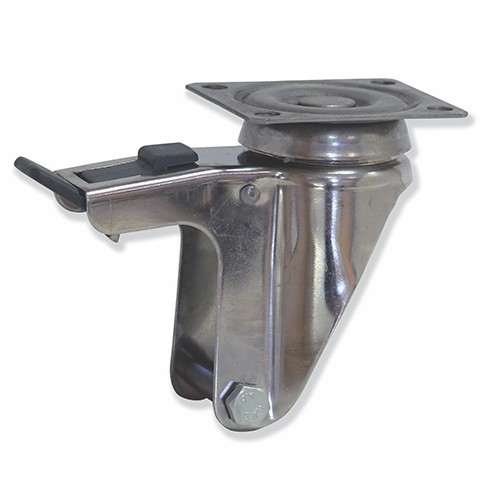

Soporte inox girt d.060-freno

BI: SOPORTES MODELO BI
Soportes de acero inoxidable AISI 304 al niquel-cromo 18/8, pulido brillante.
Horquilla provista de tornillo y tuerca inoxidables A2: DIN-933 M6x40 en ø60, 63 y 80mm. y M8x45 en ø100 y 125mm.
Casquillo inox. AISI 304: ø10x6,4x28 en ø60, 63 y 80mm. y ø12x8,25x33 en ø100 y 125mm.
BIG: SOPORTES MODELO BI - GIRATORIOS G
Sujeción de los soportes:
- Por pletina(BiPG) de 2mm. de espesor.
Soporte de acero (inox) estampado de: 1,5mm. de espesor en ø60, 63 y 80mm. y 2mm. en ø100 y 125mm.
Doble hilera de bolas (de acero inox. AISI 420B) protegidas por cazoletas envolventes.
Robusto pivote central ø12mm. (remachado) de acero AISI 305 en soportes BIPG.
SISTEMAS DE BLOCAJE:
BIG-FD: SOPORTES MODELO BIG - FRENO DOBLE FD:
Blocaje simultáneo del giro de la rueda y del soporte.
Muelle de freno AISI 301.
Disponible en todos los rotantes giratorios: añadir FD a la referencia o al código numérico del rotante correspondiente.

PROPIEDADES GENERALES DEL SOPORTE

Carga máxima	Tamaño pletina	Distancia al centro agujeros	Tornillo de sujeción
100 Kg	60x60 mm	45x45 mm	M6
Espesor pletina	Espesor horquilla	Ancho horquilla	Eje rueda
2,0 mm	1,5 mm	28 mm	M6

Fabricadas según normas europeas EN12530/12532.

Información adicional

Código	Referencia				Material Soporte
49-39/12	BIPG3 060 FD	84	60	50	Acero Inoxidable	0,32

Rotantes

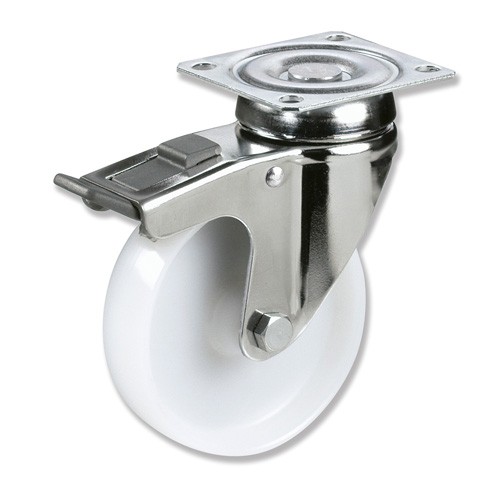

33-94/02-FD	BIPG3 060 NYL3-FD				Material Soporte	Tipo Rotante
33-94/02-FD	BIPG3 060 NYL3-FD	84	89	50	Acero Inoxidable	Pletina Giratorio con Freno
33-94/06-FD	BIPG3 063 PCL3-FD				Material Soporte	Tipo Rotante
33-94/06-FD	BIPG3 063 PCL3-FD	84	89	40	Acero Inoxidable	Pletina Giratorio con Freno
33-94/07-FD	BIPG3 063 NPL3-FD				Material Soporte	Tipo Rotante
33-94/07-FD	BIPG3 063 NPL3-FD	84	89	50	Acero Inoxidable	Pletina Giratorio con Freno
33-94/0-FD	BIPG3 060 PGL3-FD				Material Soporte	Tipo Rotante
33-94/0-FD	BIPG3 060 PGL3-FD	84	89	40	Acero Inoxidable	Pletina Giratorio con Freno
