U: ROTANTES MODELO UHorquilla provista arandelas, de tornillo y tuerca autoblocante (calidad 8.8): DIN 933 M25x140mm.
Casquillos montaje encajados en los cojinetes.
Acabado de los soportes: zincado bicromatado, acorde con normas ROHS.

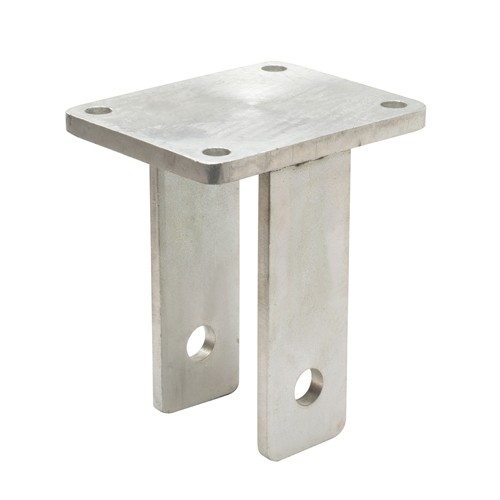

UG: SOPORTES MODELO U - GIRATORIOS GSujeción del soporte por pletina (UPG) de acero forjado de 15mm. de espesor.
Horquilladeaceroestampadode12mm.deespesor electrosoldada(interior+ exterior) a la cabeza giratoria, con espacio interior de 95 mm.
Cabeza giratoria de acero forjado y mecanizado, conformada por un rodamiento de bolas de precisión (DIN 711) encajado en la pletina y un rodamiento de rodillos cónicos (DIN 720) encajado en la cabeza giratoria.
Cabeza giratoria rellena de grasa, totalmente sellada y provista de engrasador. Robusto pivote central forjado de una pieza con la pletina.
Blocaje de la cabeza giratoria por tuerca almenada y pasador que permite el ajuste del juego sin tener que desmontar la rueda.
Carga máxima | Tamaño pletina | Distancia al centro agujeros | Tornillo de sujeción |
5.000 Kg | 200x160 mm | 160x120 mm | M16 |
Espesor pletina | Espesor horquilla | Ancho horquilla | Eje rueda |
15 mm | 10 mm | 95 mm | M25 |
