Q - Rotantes Modelo Q Sujeción por Pletina P
SOPORTES MODELO QP7Soportes de acero (estampado) y electrosoldado.
Sujeción de los soportes por pletina de 4 agujeros.
Horquilla provista de tornillo y tuerca autoblocante (calidad 8.8): DIN-933 M12x90mm.
Casquillos de montaje encajados en los cojinetes.
Acabados: zincado brillante.

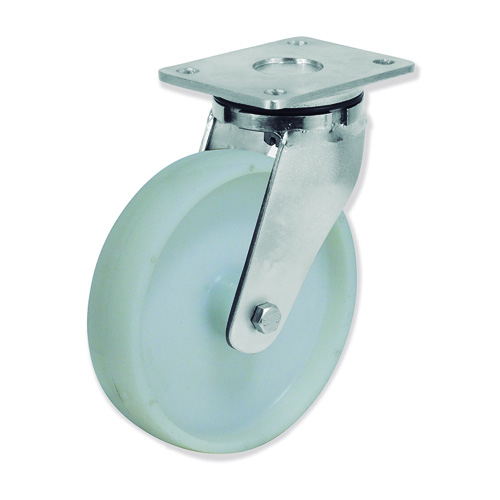

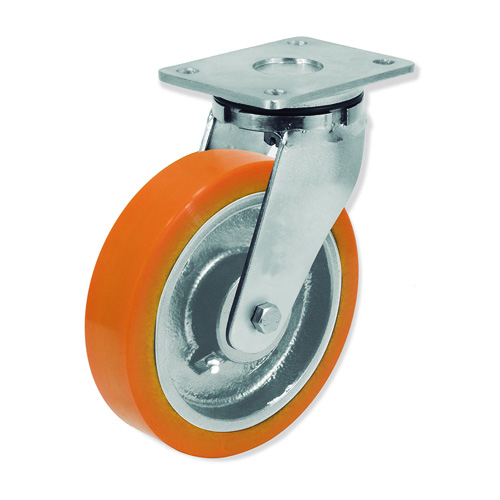

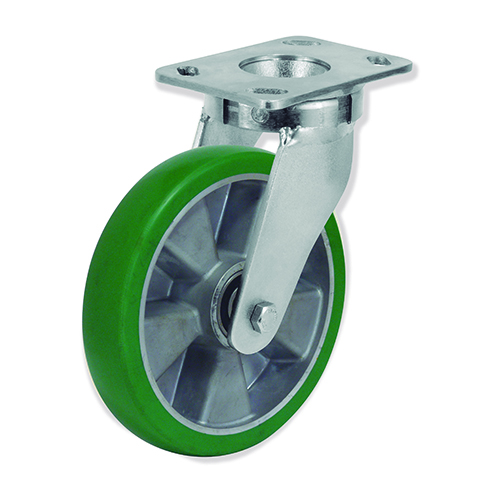

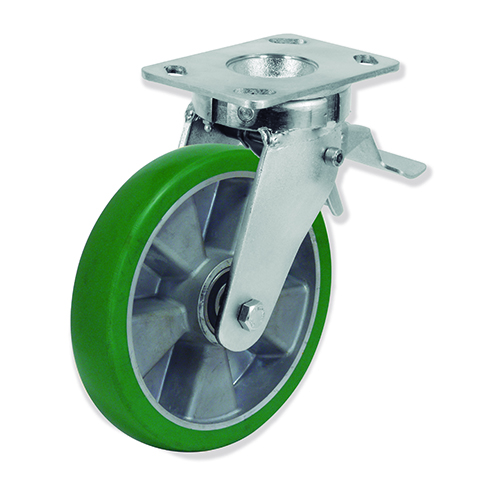

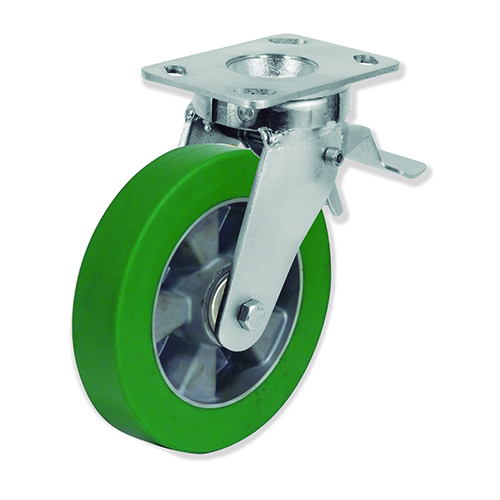

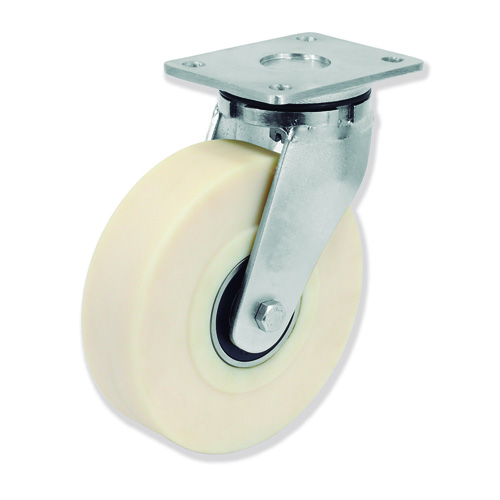

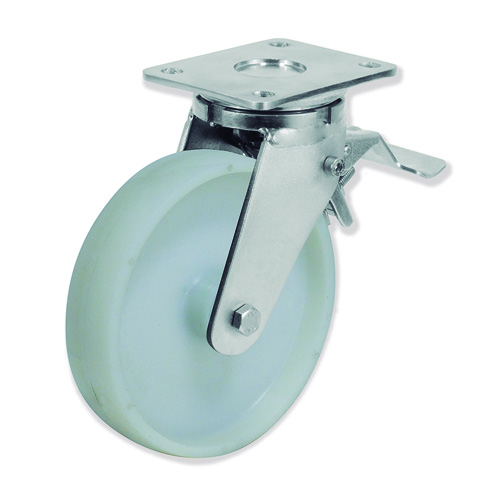

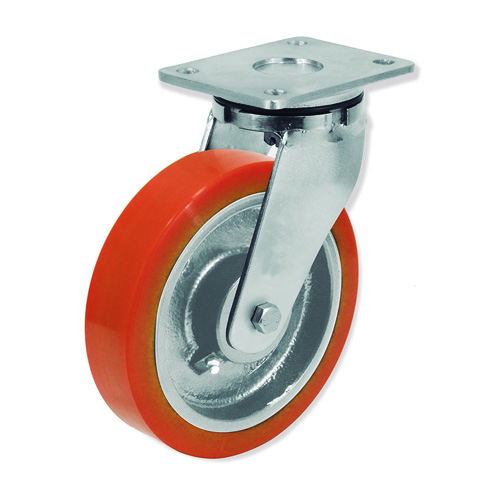

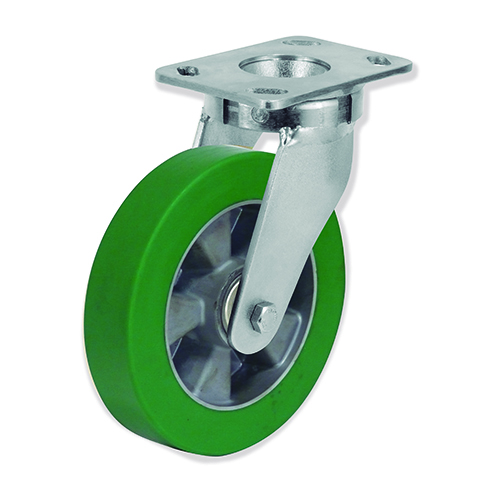

SOPORTES GIRATORIOS QPG7
Cabeza giratoria de acero forjado y mecanizado, conformada por un rodamiento de bolas de presición (DIN 711) encajado en la pletina y un rodamiento de rodillos cónicos (DIN 720) encajado en la cabeza giratoria, rellena de grasa (totalmente sellada) y provista de engrasador.
Robusto pivote central forjado de una pieza con la pletina.
Blocaje de la cabeza giratoria por tuerca almenada y pasador que permite el ajuste del juego sin tener que desmotar la rueda.
Horquilla de acero estampado electrosoldada (interior + exterior) a la cabeza giratoria.

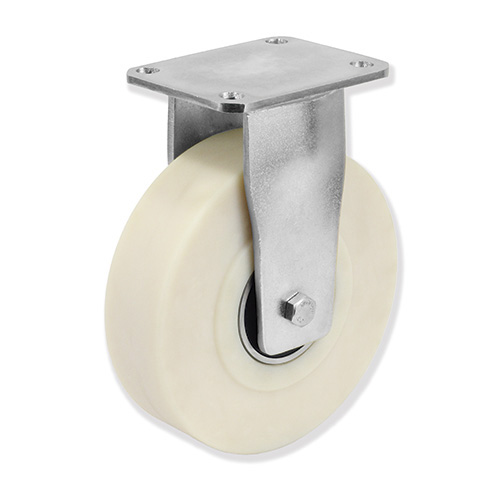

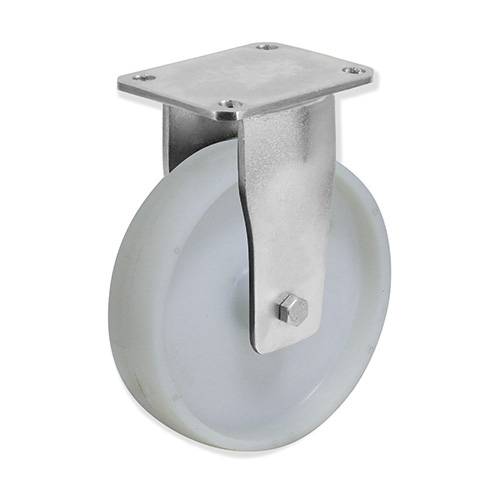

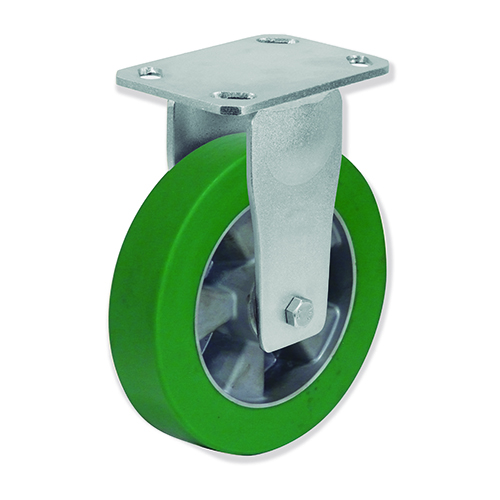

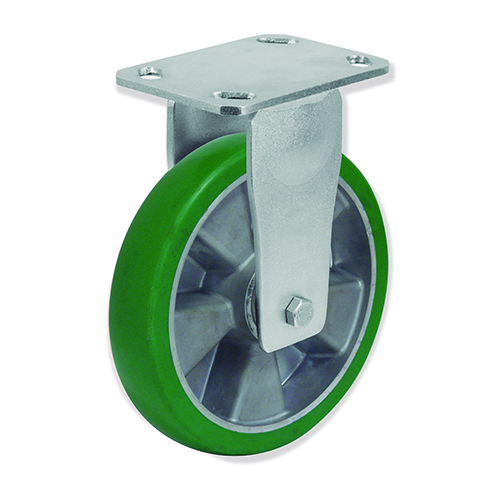

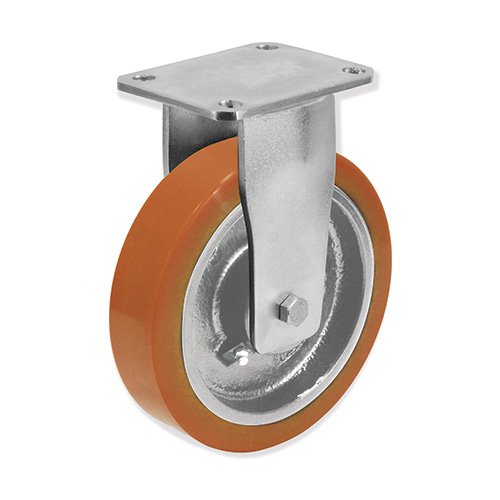

SOPORTES FIJOS QPF7
Horquilla de acero estampado de 6,0 mm. de esposor electrosoldada (interior + exterior) a la pletina.
Carga máxima | Tamaño pletina | Distancia al centro agujeros | Tornillo de sujeción |
---|---|---|---|
1.500 Kg | 138x110 mm | 105x75/80 mm | M10 |
Espesor pletina | Espesor horquilla | Ancho horquilla | Eje rueda |
8,0 mm | 6,0 mm | 65 mm | M12 |

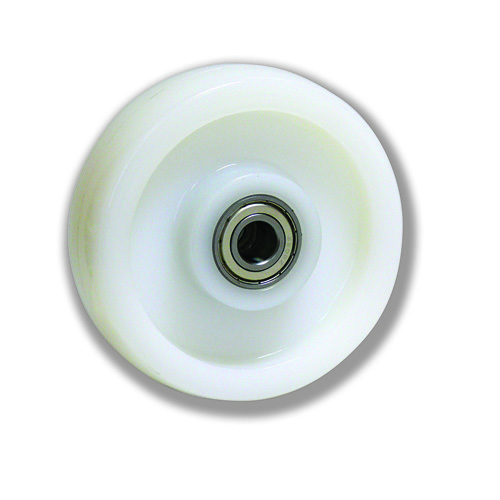

NY - Nylon
Núcleo: Monobloque de nylon color blanco traslúcido (70° SHORE D)
Temperatura: -25ºC a +80ºC
Núcleo: Monobloque de nylon color blanco traslúcido (70° SHORE D)
Temperatura: -25ºC a +80ºC

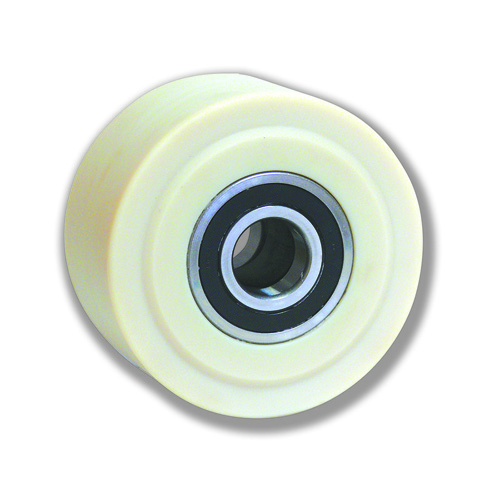

PO - Poliamida
Núcleo: Monobloque de poliamida color blanco (85° SHORE D)
Temperatura: -30ºC a +80ºC
Núcleo: Monobloque de poliamida color blanco (85° SHORE D)
Temperatura: -30ºC a +80ºC

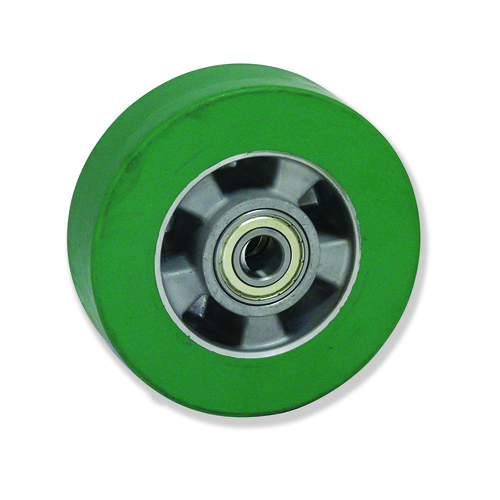

AE - Aluminio/Poliuretano (Elasthane)
Núcleo: Aluminio color gris
Banda: Poliuretano elástico (elasthane) color verde (83 ±2° SHORE A)
Temperatura: -30ºC a +80ºC
Núcleo: Aluminio color gris
Banda: Poliuretano elástico (elasthane) color verde (83 ±2° SHORE A)
Temperatura: -30ºC a +80ºC

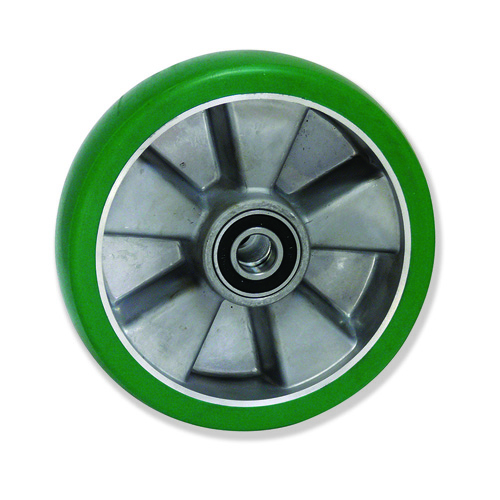

AE - Aluminio/Poliuretano (Elasthane) Balonada
Núcleo: Aluminio color gris
Banda: Poliuretano elástico (elasthane) color verde balonada (83 ±2° SHORE A)
Temperatura: -30ºC a +80ºC
Núcleo: Aluminio color gris
Banda: Poliuretano elástico (elasthane) color verde balonada (83 ±2° SHORE A)
Temperatura: -30ºC a +80ºC

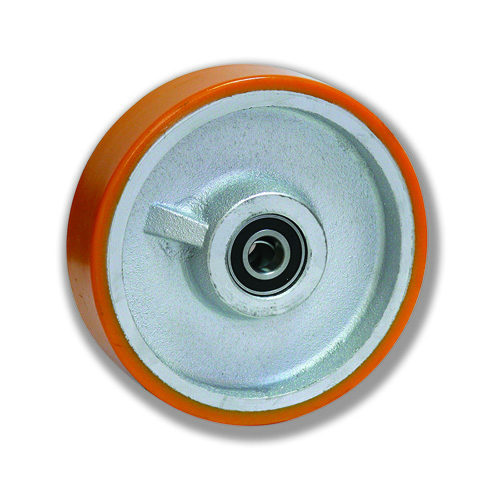

HP - Hierro/Poliuretano
Núcleo: Hierro fundido color gris
Banda: Poliuretano color ocre (93 ±2° SHORE A)
Temperatura: -30ºC a +80ºC
Núcleo: Hierro fundido color gris
Banda: Poliuretano color ocre (93 ±2° SHORE A)
Temperatura: -30ºC a +80ºC

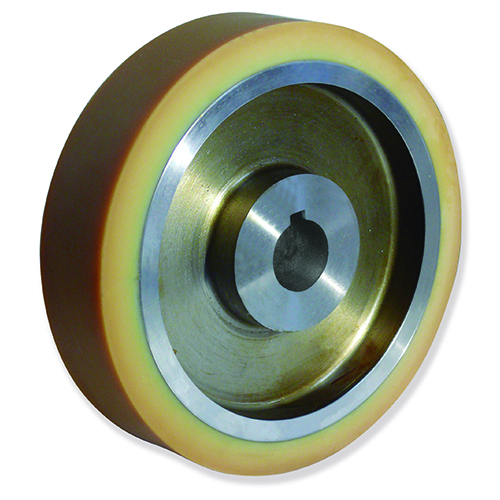

HV - Hierro/Vulkollan
Núcleo: Hierro fundido color gris
Banda: Vulkollan color ocre (92 ±3° SHORE A)
Temperatura: -40ºC a +85ºC
Núcleo: Hierro fundido color gris
Banda: Vulkollan color ocre (92 ±3° SHORE A)
Temperatura: -40ºC a +85ºC
